PRODOTTO FUORI PRODUZIONE

Cab-Link offre una soluzione semplice e compatta per i musicisti che hanno un’unica uscita speaker sul proprio amplificatore ma vogliono collegare due cabinet simultaneamente.

Cod. prodotto: GRAD800708800
Brand:

ATTENZIONE!

Comunichiamo che da venerdì 29 marzo a lunedì 1° aprile 2024, i magazzini della ALGAM EKO sono chiusi in occasione delle Festività Pasquali. Qualora il prodotto fosse esaurito presso il tuo rivenditore, gli ordini saranno evasi dai nostri magazzini a partire da martedì 2 aprile 2024. Pertanto, procedi pure a verificare la disponibilità e quindi all'acquisto del prodotto presso uno dei rivenditori autorizzati.

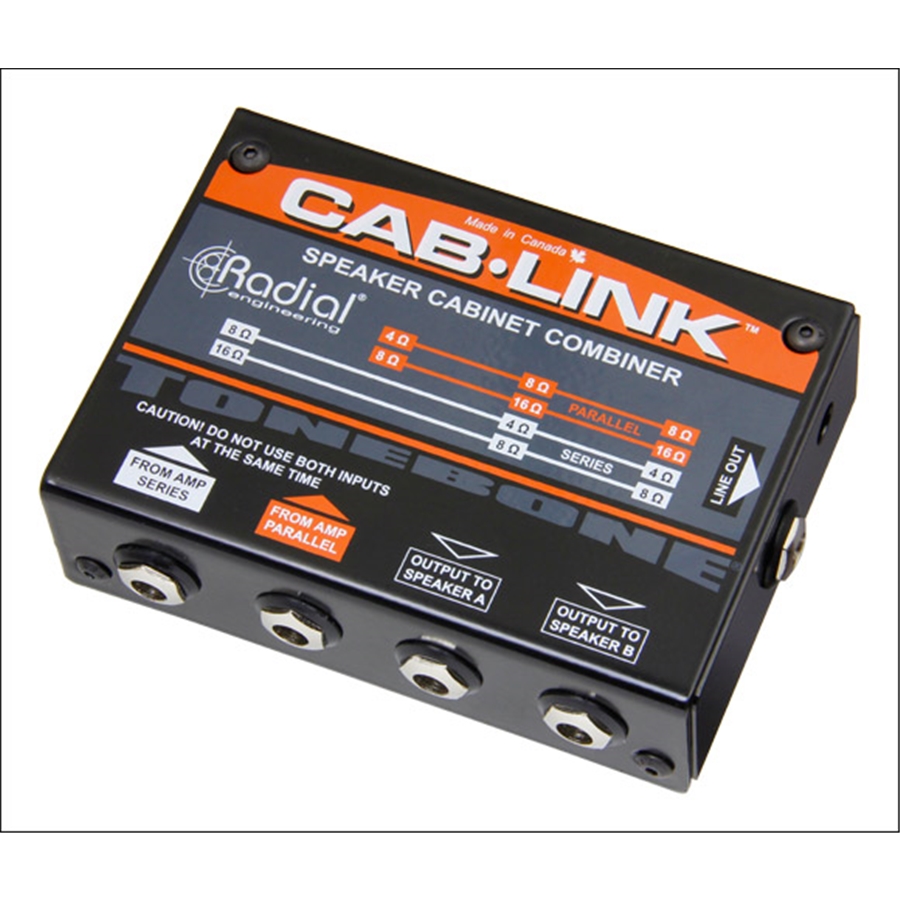

CAB-LINKTM PASSIVE SPEAKER CABINET MERGER

  • Collega l'uscita di un amplificatore a due speaker cabinet
  • Utilizzabile in serie o in parallello
  • Compatto e completamente passivo, non necessita di alimentazione
  • Uscita di linea aggiuntiva con controllo livello

Cab-Link offre una soluzione semplice e compatta per i musicisti che hanno un’unica uscita speaker sul proprio amplificatore ma vogliono collegare due cabinet simultaneamente.

Completamente passivo senza alcuna necessità di alimentazione, Cab-Link combina due cabinet in configurazione seriale o parallela, consentendo di abbinare la loro impedenza totale all'impedenza di uscita dell'amplificatore. Entrambi i cabinet si collegano con cavi per diffusori alle uscite A e B e una guida facile da usare sulla parte superiore di Cab-Link vi consentirà di sapere quale ingresso sia possibile collegare l'amplificatore a seconda delle resistenze di impedenza dei vostri cabinet. Ad esempio, disponendo di due cabinet da 8 Ohm è possibile combinarli in serie con un amplificatore da 16 Ohm o in parallelo per l'utilizzo con un amplificatore da 4 Ohm. L'uscita del vostro amplificatore dovrà essere collegata a una delle due prese di ingresso; utilizzate l'ingresso seriale o parallelo in base della configurazione richiesta.

Cab-Link è dotato inoltre di una uscita di linea che fornisce funzionalità aggiuntive e può essere utilizzata per alimentare un altro amplificatore o un'unità di effetti. Un controllo di livello dedicato consente di ottimizzare quest'uscita. Cab-Link è in grado di gestire facilmente amplificatori con uscite fino a 400 watt grazie ad una scheda di progettazione militare e un telaio in acciaio inox che assicurano anni di funzionamento senza problemi.

CAB-LINK: UTILIZZO & APPLICAZIONI

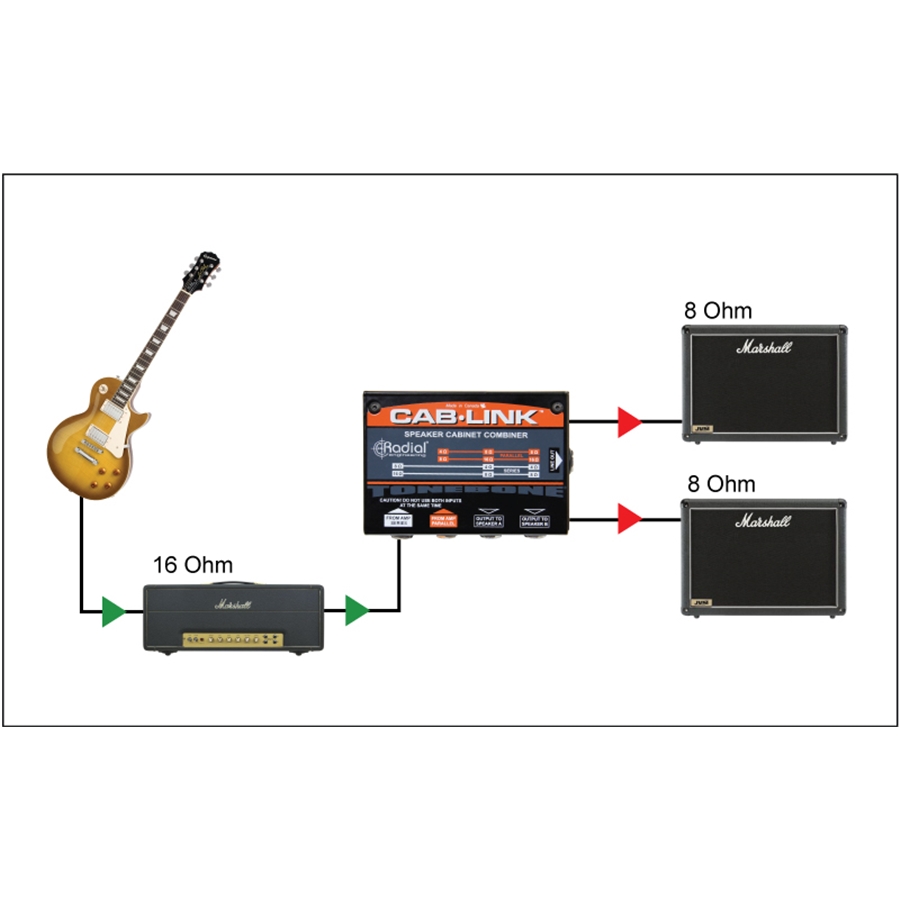

Collegare cabinet in serie

Collegate due speaker cabinet da 8 Ohm in serie per utilizzare l'uscita da 16 Ohm del vostro amplificatore

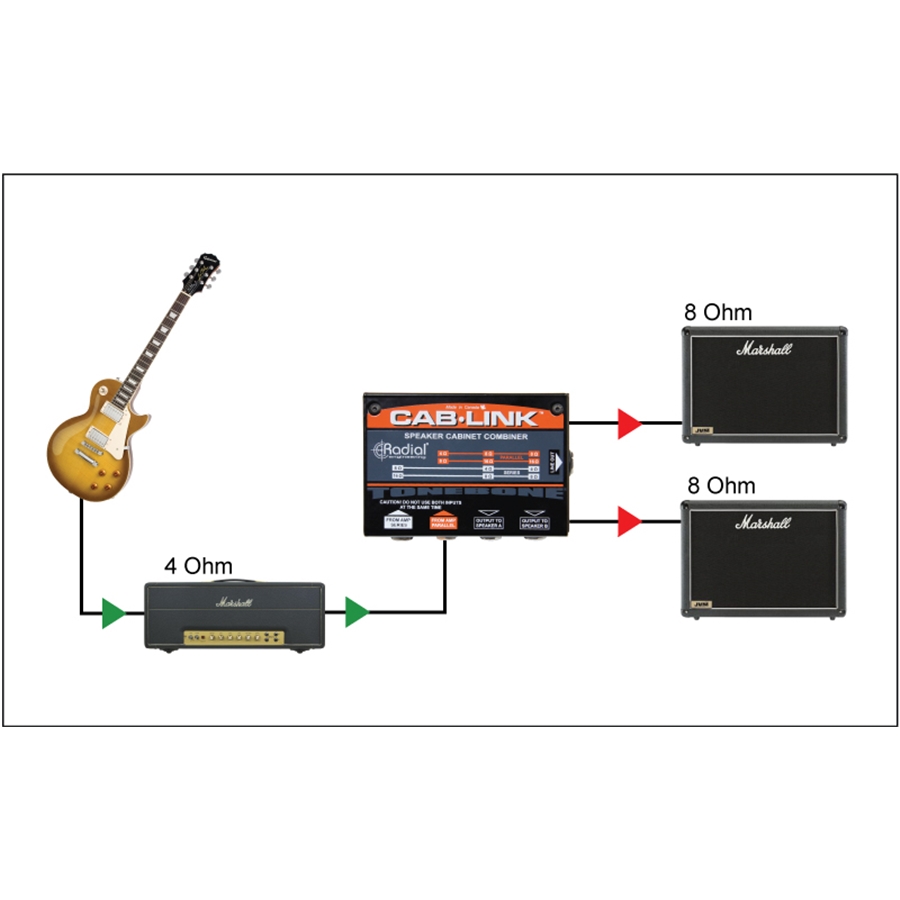

Collegare cabinet in parallelo

Collegate due speaker cabinet da 8 Ohm in parallelo e utlizzateli con un' unica uscita da 4 Ohm per dell' amplificatore.

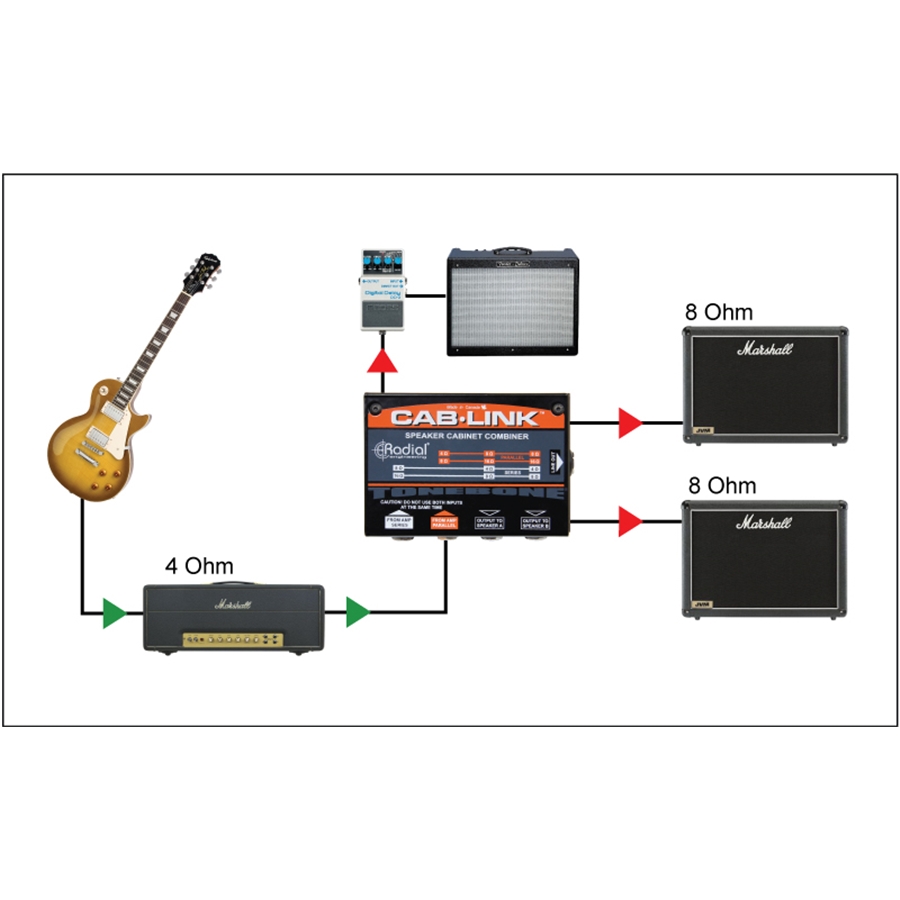

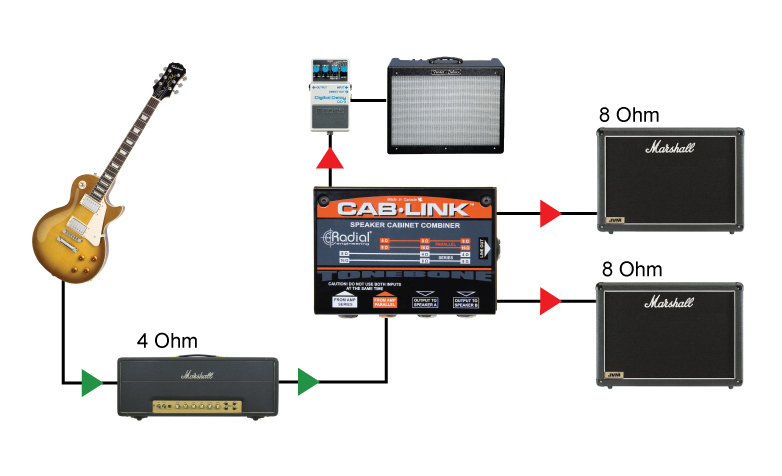

Utlizzare l'uscita Line per alimentare un altro amplificatore

Collegate un secondo amplificatore all' uscita Line per un set-up wet/dry. Calibrate l' uscita con il controllo di livello.


Cab-Link è stato progettato per essere un dispositivo plug-and-play semplice che consente di collegare due speaker al Vostro amplificatore senza problemi. Qui troverete la descrizione dell’operatività di base di Cab-Link e come effettuare i collegamenti. Per ulteriori dettagli su Cab-Link, cliccate sull'icona a sinistra per scaricare il manuale utente.

Collegamenti

Cab-Link è completamente passivo e non necessita di alimentazione. Quando collegate la testata dell'amplificatore e i cabinet a Cab-Link, assicuratevi sempre di utilizzare cavi per speaker di qualità, tenendo i cavi più corti possibile. Iniziate con l’amplificatore spento per eliminare i transienti di collegamento.

Prima di effettuare i collegamenti, controllate l'impedenza dei vostri cabinet, espressa in Ohm (Ω). Questo valore deve essere lo stesso per entrambi i cabinet, non mescolate cabinet con impedenze diverse. Dopo aver verificato che entrambi i cabinet abbiano la stessa impedenza, collegateli alle uscite SPEAKER A e SPEAKER B su Cab-Link.


Parallelo vs. Serie

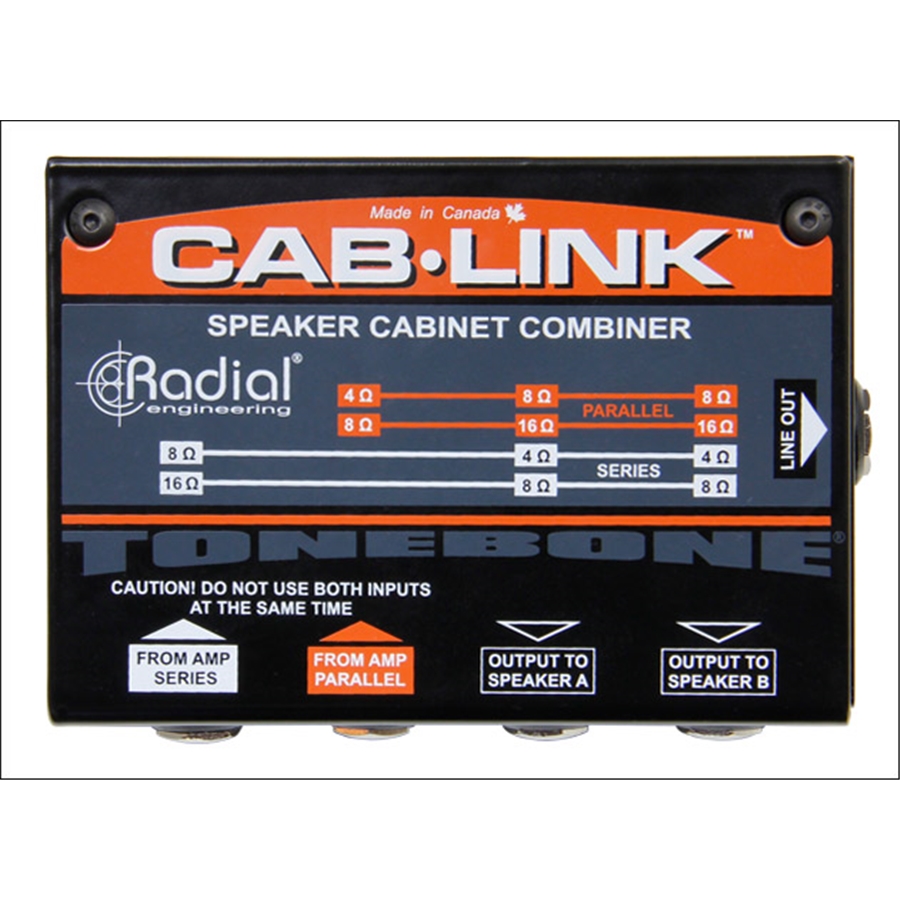

Successivamente, controllate l'impedenza dell'uscita dell'amplificatore. Alcuni amplificatori hanno un interruttore che consente di selezionare l'impedenza di uscita, mentre altri possono avere più uscite con impedenze diverse. La guida sulla parte superiore di Cab-Link vi indica se utilizzare la combinazione FROM AMP SERIES o FROM AMP PARALLEL. (Assicuratevi sempre di utilizzare solo uno o l'altro - non collegatevi mai a entrambi gli ingressi contemporaneamente).

Per esempio, se avete due cabinet a 8Ω e un amplificatore a 4Ω, effettuate i collegamenti utilizzando la configurazione dei cablaggi paralleli. Con gli stessi cabinet a 8Ω e un amplificatore a 16Ω, utilizzate la configurazione in serie e l’ingresso FROM AMP SERIES.

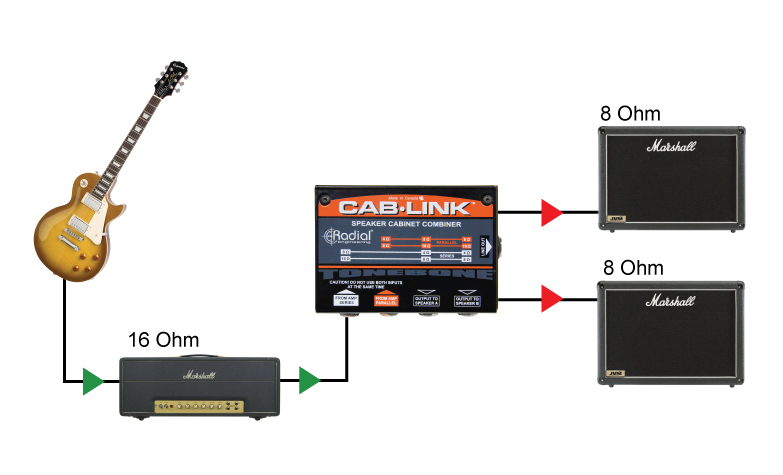

Configurazione in Serie

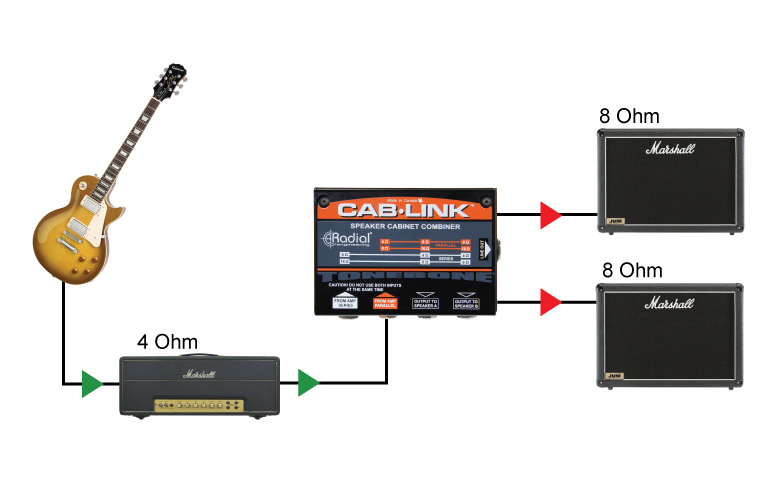

 Configurazione in Parallelo

Assicuratevi che entrambi i cabinet abbiano la stessa impedenza in Ohm (Ω).

La Line Output su Cab-Link è una caratteristica addizionale che vi consente di alimentare l’ingresso di un altro amplificatore o di un dispositivo effetti. Questa uscita è regolabile attraverso il controllo di livello posto sul lato di Cab-Link, e potrete collegarvi utilizzando cavi per chitarra standard. Attenzione: questa uscita non può essere usata per alimentare un terzo cabinet.

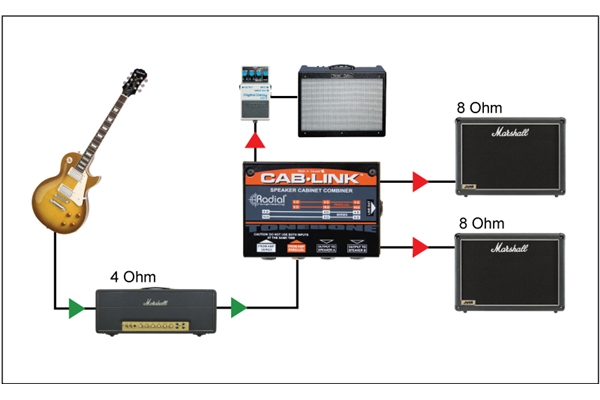

Usate l’uscita Line per alimentare un altro amplificatore

Cab-Link colora il suono del mio amplificatore?

No, Cab-Link fornisce una connessione passiva straight-wire, che non influisce sul tono.

Che tipo di cavi devo usare con Cab-Link?

Utilizzate sempre cavi per speaker a sezione grossa. Usate cavi il più corti possibile (meno di 1,5m) per ottimizzare le prestazioni. L’uso di un cavo standard per chitarra è ammesso solo per il collegamento con l’uscita Line.

Come faccio a sapere se utilizzare gli ingressi seriali o paralleli?

L’ingresso da usare dipende dai valori di impedenza degli speaker cabinet e dell'amplificatore. Utilizzate il grafico sulla parte superiore di Cab-Link per determinare se collegare il dispositivo utilizzando l'ingresso per l’amplificatore in serie o in parallelo.

Ho due speaker con impedenze diverse, posso usare Cab-Link per collegarli?

Raccomandiamo di usare solo cabinet con la stessa impedenza espressa in Ohm (Ω).

Posso usare Cab-Link per collegare due testate ad uno speaker cabinet?

Cab-Link è progettato esclusivamente per collegare due speaker cabinet alla testata di un amplificatore. Per collegare due testate ad un unico speaker cabinet scegliendo quale amplificatore usare, utilizzate Tonebone Headbone™.

Posso usare l’uscita Line per alimentare un terzo cabinet?

No, questa è un’uscita line-level progettata per alimentare un altro amplificatore o un dispositivo esterno come un preamp. Non fornisce un livello di segnale tale da poter alimentare uno speaker cabinet.

Posso utilizzare Cab-Link per effettuare la commutazione tra due speaker cabinet usando una sola testata?

Cab-Link vi permette di collegare simultaneamente due cabinet, ma non di effettuare la commutazione da uno all’altro. Per scegliere tra un cabinet e l’altro utilizzando un’unica testata, è stato progettato Tonebone Cabbone™.
